Découvrez l’innovation fascinante de James Bruton : le vélo à roues sphériques Omni-Directional. Alliant ingénierie et créativité, ce concept révolutionne la mobilité urbaine, offrant une expérience de conduite fluide et agile. Plongez dans une nouvelle ère où les roues rondes redéfinissent notre façon de nous déplacer.
La Bibliothèque de Véhicules Révolutionnaires : Le Vélo à Roues Sphériques de James Bruton

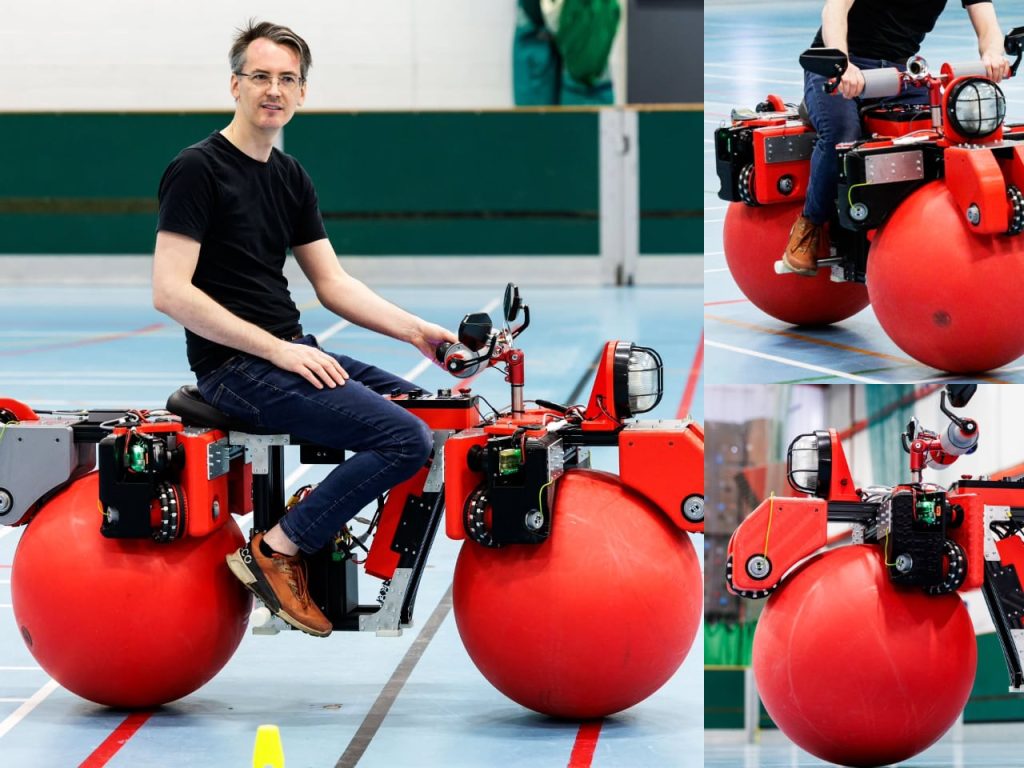

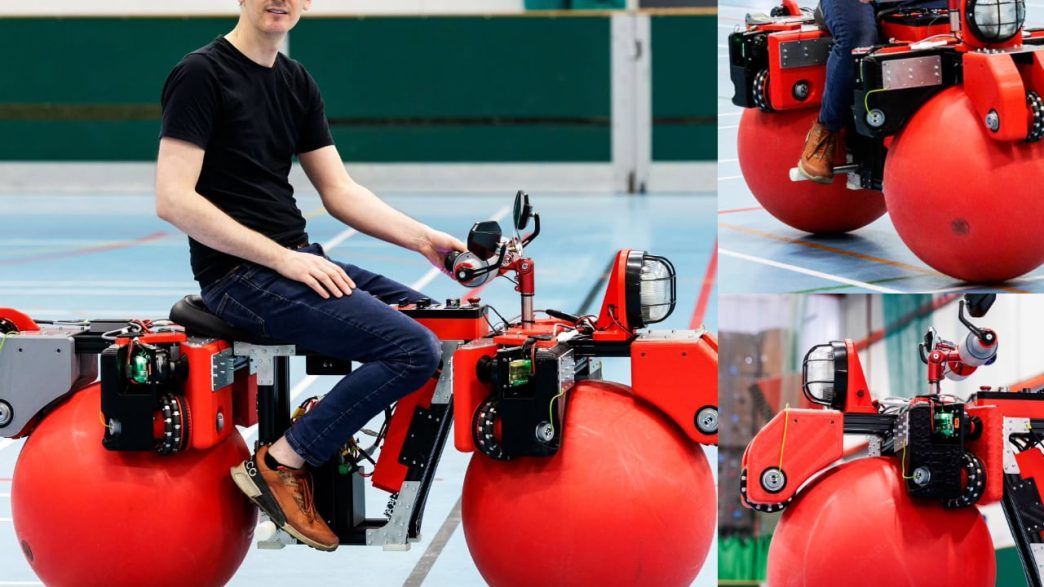

James Bruton, un inventeur reconnu et créateur de contenu sur YouTube, a mis au point un vélo omnidirectionnel étonnant qui utilise de grandes balles au lieu de roues traditionnelles. Ce véhicule unique, nommé le Vélo à Roues Sphériques Omnidirectionnelles, est capable de se déplacer dans n’importe quelle direction tout en maintenant l’équilibre. Contrairement aux motos conventionnelles, ce vélo réinvente la mobilité en intégrant une technologie d’équilibre similaire à celle d’un Segway, mais offrant en plus la capacité de se déplacer latéralement et de tourner librement.
Designer : James Bruton
Design et Construction
La structure de base du vélo est conçue pour la durabilité et le contrôle de précision. Au lieu de roues, il est équipé de deux énormes sphères rigides, communément appelées Globes de Marche, souvent utilisées par des artistes de cirque. Ces sphères sont entraînées par un complexe système de moteurs et de rouleaux, permettant un mouvement omnidirectionnel sans effort.
James Bruton
Les composants clés comprennent :
- Deux grandes sphères rigides (Globes de Marche) – Ces sphères agissent comme les principaux points de contact avec le sol, permettant un mouvement dans n’importe quelle direction.
- Cinq moteurs électriques – Quatre sont dédiés à l’équilibre, tandis que le cinquième contrôle les mouvements avant et arrière.
- Roues omnidirectionnelles attachées aux moteurs – Ces roues transmettent la puissance aux sphères, garantissant un contrôle directionnel fluide.
- Cadre en aluminium à rainure 4040 T-slot – Offre une rigidité structurelle tout en gardant le poids total léger.
- Pièces imprimées en 3D sur mesure – Utilisées pour des supports de moteur, des boîtiers de mécanismes, et d’autres éléments de support essentiels.
- Roulements, poulies et courroies – Assurent un transfert d’énergie et un fonctionnement harmonieux.
James Bruton
Systèmes Électroniques
Les composants électroniques du vélo sont tout aussi impressionnants que ses éléments mécaniques. Pour maintenir la stabilité et le contrôle, Bruton l’a équipé de matériel à la pointe de la technologie, garantissant des ajustements en temps réel en fonction des entrées du pilote et des changements de terrain.
James Bruton
Parmi les composants électroniques clés figurent :
- Contrôleurs de moteur ODrive – Gèrent le couple et la vitesse pour un mouvement précis.
- Microcontrôleur Teensy 4.1 – Travaille en tandem avec une unité de mesure inertielle (IMU) pour des ajustements d’équilibre continus.
- Contrôles à poignée tournante sur mesure – Permettent une direction intuitive.
- Six batteries lithium-polymer 6S – Connectées pour créer un système de 50V, fournissant une puissance suffisante pour une performance fluide.
Comment Ça Fonctionne : Un Nouveau Type de Trajet
Le principe fondamental derrière l’invention de Bruton repose sur l’utilisation de roues omnidirectionnelles et de rouleaux motorisés pour faire avancer les sphères, au lieu de la force rotative directe comme les motos traditionnelles. Cela permet un mouvement dans plusieurs directions, créant une expérience de conduite unique.
Le système de contrôle permet :
- Mouvement avant et arrière – Le moteur arrière détermine le mouvement linéaire.
- Mouvement latéral – Une capacité distincte qui n’existe pas dans les vélos conventionnels.
- Rotation sur place – Le contrôle indépendant des sphères permet une rotation sur place, augmentant ainsi la maniabilité.
Mécanisme de Contrôle
Bruton a conçu le schéma de contrôle du vélo pour qu’il soit aussi intuitif que possible. Il fonctionne grâce à un système de prise à deux mains :
- Poignée tournante de la main droite – Contrôle le mouvement avant et arrière.
- Poignée tournante de la main gauche – Gère la rotation à gauche et à droite.
- Réglages de trim et de gain ajustables – Permettent un réglage fin du comportement de l’inclinaison et du pivot pour s’adapter à différents pilotes et environnements.
Défis et Améliorations
Le développement d’un mode de transport non conventionnel a inévitablement conduit à plusieurs défis de conception, que Bruton a abordés par l’itération et le test.
James Bruton
Équilibre et Stabilité
Étant donné que le vélo ne dispose pas de la stabilité gyroscopique traditionnelle, le système s’appuie entièrement sur des ajustements en temps réel. L’IMU mesure en permanence l’inclinaison et le mouvement, effectuant des ajustements micro pour maintenir le vélo en position verticale. Cependant, à des vitesses plus élevées, le maintien de la traction et de la stabilité devient plus difficile.
Usure des Sphères
L’accumulation de saleté et l’usure de surface ont posé des problèmes significatifs lors des essais. Les roues sphériques nécessitent un entretien régulier pour éviter le glissement et la dégradation au fil du temps.
Améliorations de la Maniabilité et de la Direction
Afin d’améliorer la maniabilité, Bruton a expérimenté deux méthodes de direction différentes :
- Inclinez-vous pour diriger – Le pilote change de poids pour initier les virages.
- Dirigez pour incliner – Les entrées du guidon dictent la direction d’inclinaison pour maintenir le contrôle.
Logiciel et Approche Open Source
Bruton a programmé le système de contrôle du vélo en utilisant le langage de programmation C++ basé sur Arduino, optimisant les fonctions des moteurs et les algorithmes d’équilibre.
James Bruton
Les éléments supplémentaires du logiciel comprennent :
- Firmware personnalisé – Conçu pour gérer des ajustements précis d’équilibre en temps réel.
- Intégration de capteurs – L’IMU et des capteurs gyroscopiques supplémentaires garantissent une compensation fluide pour les changements de poids et de terrain.
- Documentation open-source – Bruton a rendu tous les fichiers CAD, schémas de câblage et logiciels disponibles en ligne pour que d’autres puissent les modifier et expérimenter.
- Accord PID – Le système utilise des contrôleurs Proportionnel-Intégral-Dérivative (PID) pour affiner la réactivité des moteurs, garantissant une stabilité optimale pendant le fonctionnement.
Bruton a également partagé la méthodologie de contrôle du vélo en ligne, permettant aux passionnés de bricolage de construire leurs propres versions et d’élargir son travail.
James Bruton
Applications Potentielles et Développement Futur
Bien que principalement une preuve de concept, ce vélo à roues sphériques ouvre des possibilités passionnantes dans plusieurs industries :
- Divertissement et véhicules à cascade – Les capacités omnidirectionnelles en font un excellent choix pour des performances et des démonstrations en direct.
- Dispositifs de mobilité personnelle – Bien qu’il ne soit pas encore prêt pour la route, la technologie pourrait évoluer vers une solution de transport urbain novatrice.
- Robots industriels et d’entrepôt – Le système de mouvement pourrait être adapté pour le manutention de matériaux dans des espaces confinés.
- Technologie d’assistance à la mobilité – De futures itérations pourraient conduire à des conceptions innovantes dans les aides à la mobilité personnelle et les fauteuils roulants.
Un Nouveau Modèle pour l’Ingénierie DIY
Le Vélo à Roues Sphériques Omnidirectionnelles de James Bruton représente une expérience fascinante en matière de mobilité, montrant comment les créateurs indépendants peuvent remettre en question les concepts de transport conventionnels. En alliant robotique, impression 3D et électronique open-source, il a développé quelque chose de vraiment innovant, un projet qui pousse à repenser le design des véhicules. Pour une lecture plus approfondie sur les innovations en matière de mobilité, visitez ResearchGate.
Cette invention est un exemple opérationnel de la manière dont la reconsidération du design des véhicules peut conduire à de nouvelles possibilités. En se détachant des contraintes traditionnelles, elle démontre comment des solutions non conventionnelles peuvent engendrer des avancées significatives en matière de mobilité. Grâce à sa réinvention des roues, de la propulsion et du contrôle, James Bruton a redéfini ce qu’une moto peut être.
Le Vélo à Roues Sphériques Omnidirectionnelles n’est pas susceptible de remplacer les motos ou les scooters de sitôt, mais il nous pousse à repenser notre approche de la mobilité. Dans le domaine de l’ingénierie expérimentale, c’est un endroit passionnant où évoluer.
Qu’est-ce que le vélo à roues sphériques omni-directionnelles de James Bruton ?
Le vélo à roues sphériques omni-directionnelles est un véhicule innovant conçu par James Bruton. Il utilise de grandes sphères rigides au lieu de roues traditionnelles, permettant un mouvement dans toutes les directions tout en maintenant l’équilibre. Ce concept réinvente la mobilité en intégrant une technologie d’équilibrage similaire à celle d’un Segway, tout en ajoutant la capacité de se déplacer latéralement et de tourner librement.
Quels sont les principaux composants du vélo ?
Ce vélo est construit autour de deux sphères rigides massives, souvent appelées globes marcheurs. Il est également équipé de cinq moteurs électriques : quatre pour l’équilibre et un pour le mouvement avant et arrière. D’autres composants clés incluent des roues omni, un cadre en aluminium léger, des pièces imprimées en 3D et des systèmes de transmission d’énergie.
Comment fonctionne le système de contrôle du vélo ?
Le système de contrôle utilise un système de prise à deux mains. Le poignet droit contrôle le mouvement avant et arrière, tandis que le poignet gauche gère la rotation gauche et droite. Des réglages de trim et de gain permettent également d’ajuster le comportement de l’inclinaison et du pivot en fonction des différents conducteurs et environnements.
Quels sont les défis rencontrés lors du développement de ce vélo ?
Le développement du vélo a présenté plusieurs défis, notamment le maintien de l’équilibre et de la stabilité à des vitesses plus élevées et le wear and tear des sphères. Bruton a abordé ces problèmes par l’itération et les tests, expérimentant différentes méthodes de direction pour améliorer la maniabilité et la performance du véhicule.
