Découvrez comment un passionné a transformé des matériaux récupérés en une télévision OLED haute définition. Grâce à des compétences en électronique et à sa créativité, ce DIYer a créé un appareil à contraste élevé sans débourser un centime. Explorez cette innovation digne des plus grands de l’industrie, comme LG et Samsung.
Création d’un Téléviseur OLED Maison par un Passionné
L’évolution des télévisions
Les télévisions ont considérablement évolué au cours des dernières années, allant des cristaux liquides aux LED organiques, puis aux points quantiques. Cependant, le principe fondamental d’une télévision reste le même : les pixels s’illuminent avec des couleurs différentes pour former une image. Les nouvelles technologies cherchent simplement à perfectionner cela, en rendant chaque pixel plus petit, plus lumineux et plus sombre simultanément. Mais imaginez un instant que beaucoup de ces nouvelles technologies pourraient être recréées en réutilisant de vieux appareils.
Le projet de DIY Perks
Le célèbre chaîne YouTube DIY Perks est connue pour sa capacité à transformer des appareils électroniques abandonnés en créations brillantes. Ce passionné a pris un vieux téléviseur LCD hors service et un projecteur DLP daté pour créer un écran offrant des niveaux de contraste comparables aux panneaux OLED. C’est une expérience qui, a priori, ne devrait pas fonctionner, et pourtant, grâce à un savoir-faire ingénieux, c’est une réussite.
Début du projet
Le projet a commencé avec un téléviseur LCD vieillissant, dont le rétroéclairage était défaillant, mais l’écran affichait encore des images. L’inconvénient des anciens LCD réside dans leur incapacité à produire des noirs profonds, une limitation due à leur dépendance à un rétroéclairage toujours allumé. Les TV LED modernes tentent de pallier cela avec un éclairage local, mais le nombre de zones d’éclairage est relativement limité, ce qui entraîne un effet halo, connu sous le nom de blooming. Une solution idéale nécessiterait un rétroéclairage doté de milliers de zones de gradation indépendantes, avec une telle précision coûteuse à produire. Au lieu d’accepter ces limitations, DIY Perks a compris qu’un projecteur à haute résolution pourrait être la pièce manquante du puzzle.
L’utilisation d’un projecteur
À première vue, utiliser un projecteur comme rétroéclairage semble absurde. En effet, les projecteurs sont conçus pour projeter des images sur un mur, et non pour éclairer l’arrière d’un panneau LCD. Pourtant, même un projecteur équivalent à une résolution de 1024×768 possède plus de 700 000 pixels individuels, offrant une précision bien supérieure aux zones de gradation LED grossières présentes dans les téléviseurs haut de gamme. L’idée était simple : démonter le téléviseur LCD, installer une feuille de diffusion derrière pour répartir la lumière uniformément, puis utiliser le projecteur pour créer un rétroéclairage dynamique où chaque pixel peut fonctionner comme sa propre zone de gradation. En théorie, cela permettrait d’éliminer le blooming et d’offrir un contraste impressionnant.
Assemblage et modifications
Démonter le téléviseur était le premier défi. Avec une désassemblage minutieux, le fragile panneau LCD a été retiré de son boîtier et placé dans un cadre sur mesure pour plus de stabilité. La feuille de diffusion, qui était la couche la plus épaisse de l’ancien rétroéclairage, a été récupérée pour garantir une bonne distribution de la lumière. Le projecteur lui-même devait également être modifié. Normalement, un projecteur DLP crée des couleurs en faisant passer une lumière blanche à travers une roue de couleur tournante, mais pour ce projet, seuls de la lumière pure étaient nécessaires, la roue de couleur a donc été retirée. Cette simple modification a considérablement augmenté la luminosité, assurant qu’une quantité suffisante de lumière atteigne le panneau LCD pour offrir une image utilisable.
Tests et ajustements
Le premier test a été prometteur mais imparfait. L’image projetée ne s’alignait pas parfaitement avec l’écran LCD, entraînant des effets de fantômes et d’autres artefacts. C’est alors que le traitement logiciel est entré en jeu. À l’aide d’OBS Studio, un logiciel de montage vidéo gratuit utilisé par les livestreamers, DIY Perks a appliqué un filtre de clé de luma pour créer une carte de luminance, assurant que seules les zones sombres recevaient un rétroéclairage atténué. Un filtre de halo a également été ajouté pour élargir doucement les zones d’illumination, réduisant ainsi les problèmes d’alignement. Après ces ajustements, le système a commencé à fonctionner étonnamment bien. Les noirs étaient profonds, les reflets restaient précis, et l’écran donnait un aspect proche de celui d’un OLED, malgré sa construction à partir de composants jetés.
Comparatives avec un TV LED moderne

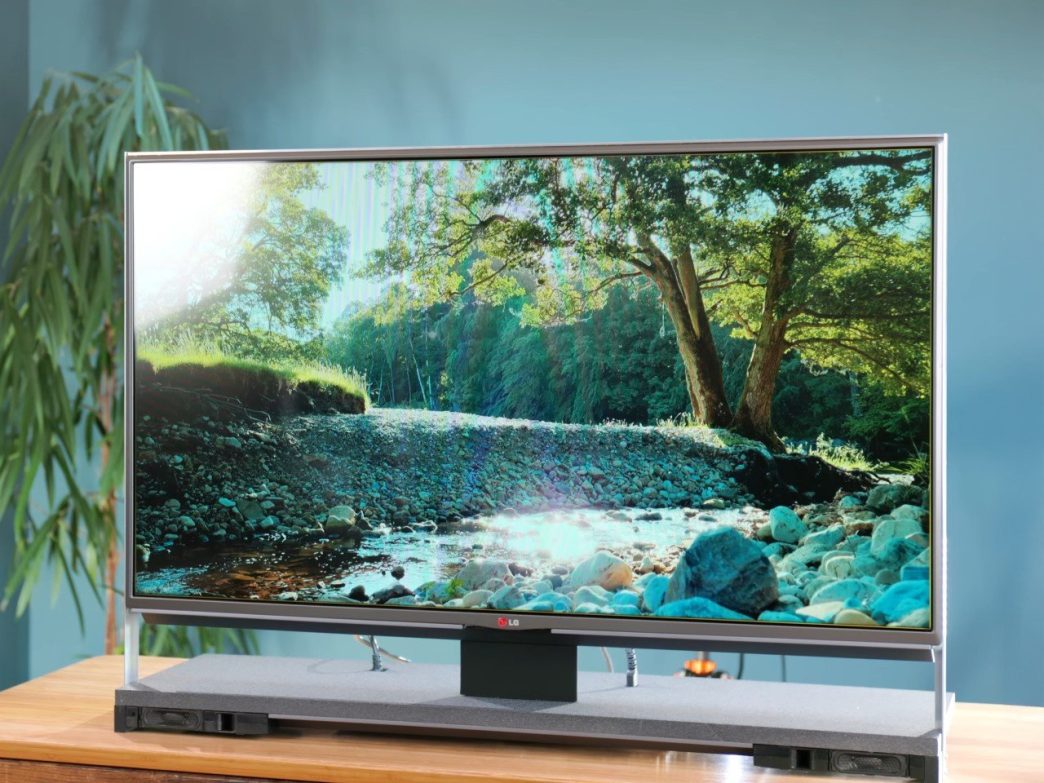

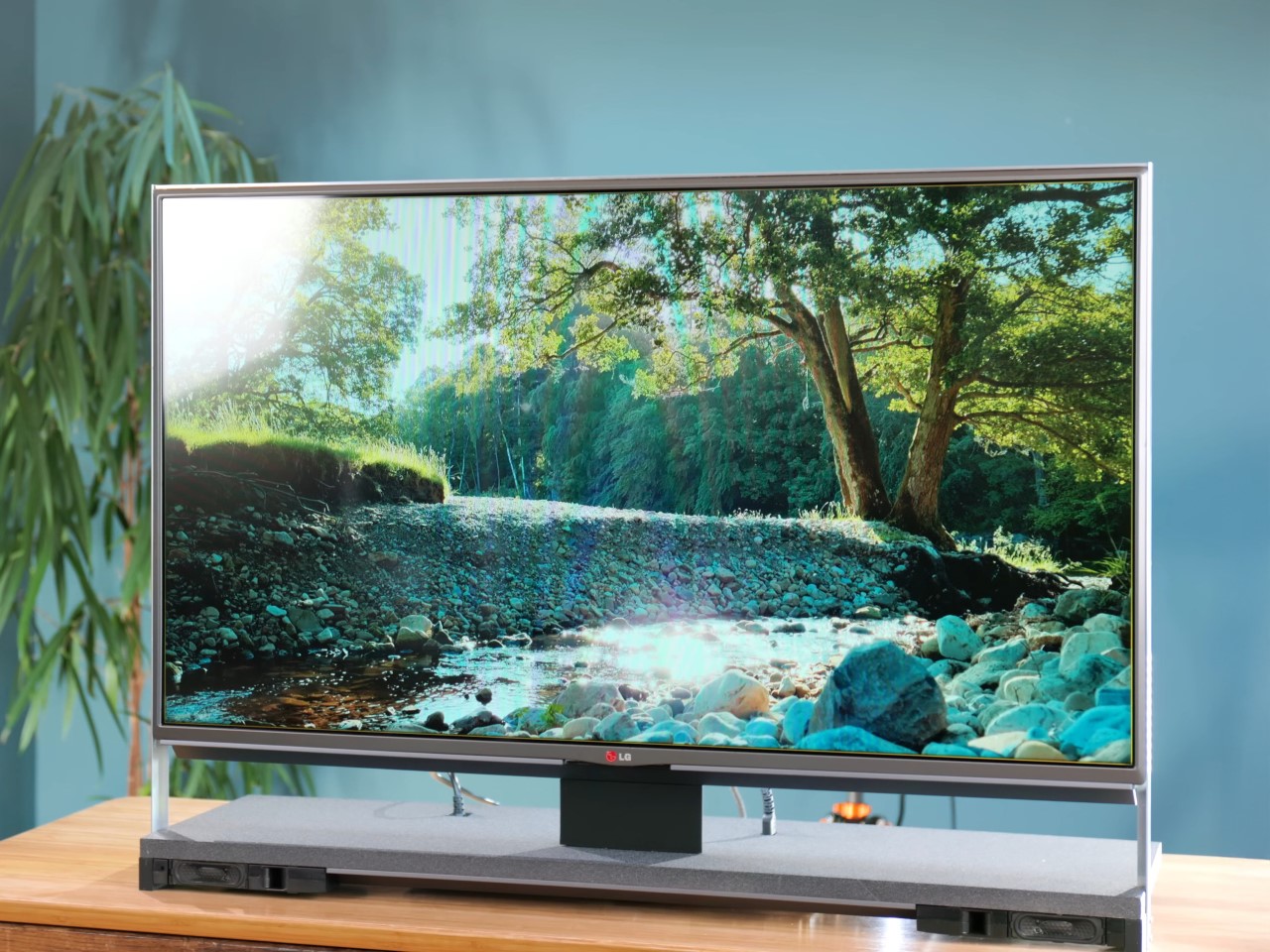

Des comparaisons côte à côte avec un téléviseur LED moderne ont montré les améliorations évidentes. Bien que l’écran DIY ne puisse pas rivaliser avec la luminosité pure d’un panneau LED, ses niveaux de noir étaient supérieurs. Les scènes avec de forts contrastes apparaissaient plus nettes, sans aucun blooming visible. Un simple curseur blanc sur un fond noir illustrant la précision du rétroéclairage, suivi chaque point lumineux avec une remarquable exactitude. L’amélioration était indéniable.
Problèmes pratiques à résoudre
Le principal obstacle restant était la praticité. Un projecteur à longue portée doit être situé à plusieurs mètres de l’écran, ce qui le rend difficile à intégrer dans un salon typique. Une solution possible était de passer à un projecteur à courte portée, qui pourrait être installé directement derrière le téléviseur. Une autre option impliquait des miroirs, utilisant un miroir monté au plafond pour renvoyer la lumière vers un second miroir derrière le téléviseur, permettant ainsi au projecteur d’être fixé au mur. Bien que ce ne soit pas la configuration la plus élégante, elle rendait le concept plus viable.
Perspectives d’amélioration
Au-delà de cette preuve de concept, il existe un potentiel d’amélioration encore plus grand. L’utilisation de plusieurs projecteurs pourrait augmenter la luminosité, rendant l’affichage plus utilisable en plein jour. Remplacer l’ampoule du projecteur par des LED pourrait améliorer l’efficacité et la précision des couleurs. Avec tant de pistes d’expérimentation à explorer, DIY Perks a lancé la discussion sur leur forum et leur communauté Discord, encourageant d’autres à développer l’idée. Compte tenu des avancées considérables réalisées à partir de débuts aussi modestes, il est excitant d’imaginer ce qui pourrait suivre.
Pour en savoir plus sur les technologies de télévision et leurs évolutions récentes, visitez CNET.
Qu’est-ce qui a motivé le projet de transformation d’un LCD TV en écran de haute qualité ?
Le projet a été initié par DIY Perks pour montrer qu’il est possible de réutiliser des technologies anciennes pour créer quelque chose de nouveau et de performant. En partant d’un téléviseur LCD brisé et d’un projecteur DLP obsolète, ils ont réussi à concevoir un écran capable de rivaliser avec des panneaux OLED en termes de niveaux de contraste.
Comment la technologie du projecteur a-t-elle été intégrée dans le téléviseur LCD ?
Le projecteur a été utilisé comme source de rétroéclairage pour le panneau LCD. Après avoir démonté le téléviseur, un écran de diffusion a été placé derrière le panneau pour répartir uniformément la lumière. Le projecteur a été ajusté pour fonction de manière optimale, permettant à chaque pixel de fonctionner comme une zone de gradation indépendante, éliminant ainsi les problèmes de blooming.
Quels étaient les principaux défis rencontrés durant le projet ?
Les défis comprenaient le démontage minutieux du téléviseur sans endommager le panneau LCD et l’ajustement de l’image projetée pour qu’elle s’aligne correctement avec le panneau. De plus, des modifications du projecteur ont été nécessaires pour augmenter la luminosité, en supprimant la roue chromatique pour ne conserver que la lumière blanche.
Quel est l’avenir potentiel de cette technologie DIY ?
Il existe un potentiel d’amélioration considérable, notamment en utilisant plusieurs projecteurs pour augmenter la luminosité et rendre l’écran plus fonctionnel en plein jour. L’idée de remplacer l’ampoule du projecteur par des LED pour améliorer l’efficacité et la précision des couleurs est également envisagée. DIY Perks a ouvert la discussion à sa communauté pour encourager d’autres à explorer et à développer davantage ce concept.
